Cách đấu Aptomat 1 pha

Aptomat là gì?

Aptomat 1 pha là một thiết bị điện vô cùng cần thiết trong thế giới điện hiện đại. Nó là một trong những bộ phận đảm bảo tính an toàn, ổn định quan trọng nhất trong nhà của bạn. Khi hệ thống điện trong một tòa nhà có xãy ra các sự cố về điện, aptomat sẽ cắt điện trên toàn hệ thống.

Nếu không có aptomat 1 pha điện gia dụng sẽ không thể hoạt động an toàn. Hệ thống điện có thể xảy ra chạm chập, hỏa hoạn và các tình huống khác do các sự cố dây điện đơn giản và hỏng hóc thiết bị.

Aptomat 1 pha chống giật là một công tắc điện hoạt động tự động, được thiết kế để bảo vệ mạch điện khỏi bị hư hỏng do dòng điện quá tải hoặc ngắn mạch gây ra

Chức năng cơ bản của nó là ngắt dòng điện sau khi lỗi được phát hiện. Nó có thể được đặt lại (bằng tay hoặc tự động) để tiếp tục hoạt động bình thường.

Khi bạn gặp vấn đề liên quan đến hệ thống điện trong nhà hãy liên hệ với thợ điện 1 FIX, chúng tôi sẽ giúp bạn làm những công việc khó khăn này một cách an toàn và nhanh chóng. Điện không phải công việc để làm thử, nó rất nguy hiểm. Đôi khi chúng ta tiết kiệm được một ít tiền nhưng hậu quả mà điện gây ra là không thể tính toán được.

Những sự cố thường gặp ở Aptomat 1 pha 2 cực (CB 1 pha)

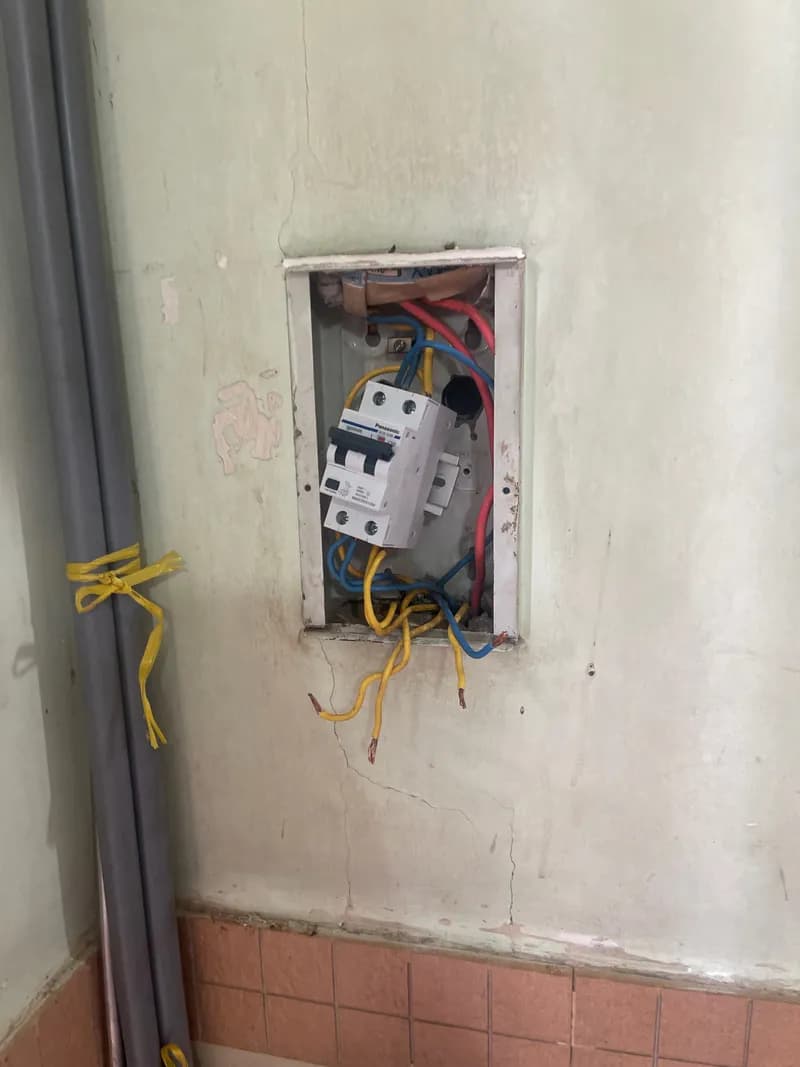

Kiểm tra sửa chữa aptomat 1 pha và hệ thống điện tại nhà khách hàng TPHCM

Những sự cố thường gặp ở Aptomat 1 pha 2 cực (CB 1 pha)

Các CB 1 pha được chế tạo với nhiều kích cỡ khác nhau. Tùy vào chức năng, công suất mà chúng được chế taọ cho phù hợp với nhu cầu sử dụng.

Các aptomat 1 pha 2 cực dùng làm cầu dao tổng (hay còn gọi là CB tổng) phải đảm bảo được công suất tải điện cho cả hệ thồng điện có thể lên đến 100A hoặc 200A. Đối với những ngôi nhà có số lượng thiết bị điện phong phú thì việc chọn lựa CB 1 pha tổng cũng như thiết kế các mạch nhánh phải được tính toán cẩn thận.

Ngoài CB tổng thì tại các khu vực khác nhau trong nhà cũng nên bố trí các aptomat 1 pha 2 cực có công suất nhỏ để bảo vệ khi có sự cố. Các CB 1 pha phụ này có vai trò rất quan trọng vì nó sẽ ngăn được sự hư hại trên toàn hệ thống. Khi có sự cố tại khu vực nó đảm trách thì ngay lập tức nó sẽ ngắt nguồn điện cục bộ, không để thiệt hại lan rộng. Việc bố trí các CB phụ này cũng giúp thợ điện dễ khoanh vùng khi tiến hành bảo trì, thay thế, sửa chữa.

3k+ khách hàng tin cậy sử dụng dịch vụ hàng tháng

Để cuộc sống luôn dễ dàng.

Các khó khăn về sự cố điện nước, điện lạnh hãy để đội thợ hơn 65 người của 1FIX™ lo!

Sau đây 1FIX  xin chia sẻ một số sự cố thường gặp ở aptomat 1 pha:

Aptomat 1 pha 2 cực bị nhảy liên tục

Khi có sự cố về điện thì aptomat sẽ nhảy (ngắt nguồn điện).Theo một nghĩa nào đó thì khi aptomat bị nhảy tức là nó đã bảo vệ chúng ta một lần. Khi aptomat bị nhảy chúng ta chỉ cần đặt lại chúng về vị trí hoạt động bình thường. Nếu là cầu chì thì bạn chỉ có thể thay mới thôi.

Aptomat bị nhảy là điều tốt vì chúng ta biết chúng đang hoạt động đúng chức năng. Tuy nhiên aptomat bị vấp liên tục thì không phải là chuyện tốt nữa. Bạn phải nhờ thợ điện đến kiểm tra thôi. Việc đóng ngắt nguồn liên tục sẽ làm cho thiết bị điện như: tủ lạnh, điều hòa, TV… nhà bạn giảm tuổi thọ rất nhiều đấy!

Một số nguyên nhân làm cho aptomat nhảy liên tục bạn nên biết:

  • Aptomat bị nhảy liên tục do quá tải trong mạch điện đang sử dung.
  • Aptomat bị nhảy liên tục do rò điện.
  • Aptomat bị nhảy liên tục do công suất bị giới hạn.
  • Aptomat bị nhảy liên tục do hiện tượng ngắn mạch không hoàn toàn.

Mọi người có thểm thao khảo chi tiết qua bài viết của 1FIX “Sửa chữa aptomat bị nhảy liên tục, aptomat bị cháy

Aptomat 1 pha 2 cực bị nóng

Các CB 1 pha trong bảng điện có chức năng bảo vệ bạn và ngôi nhà của bạn khỏi các hiểm họa về điện. Nguồn điện trong nhà bạn đều đi qua chúng và chúng có thiết bị giám sát để ngắt điện khi nhiệt độ tăng quá cao. Aptomat 1 pha khi hoạt động bình thường thì cảm thấy ấm là điều bình thường, nhưng aptomat bị nóng khi chạm tay vào thì không bình thường nữa.

Một số nguyên nhân gây ra hiện tượng aptomat bị nóng khi hoạt động mọi người nên chú ý:

  • Đấu dây lỏng lẻo là nguyên nhân phổ biến nhất khiến aptomat bị nổ, aptomat bị nóng.
  • Aptomat bị nóng có thể do chúng đã ở mức giới hạn.
  • Aptomat bị nóng có thể do dùng aptomat 1 pha kém chất lượng.
  • Aptomat bị nóng liên quan đến công tắc điều chỉnh độ sáng, tốc độ động cơ.
  • Aptomat bị nóng do ngắn mạch.
  • Aptomat bị nóng do lỗi nối đất.

Mọi người có thểm thao khảo chi tiết qua bài viết của 1FIX “Sửa chữa aptomat bị nổ, aptomat bị nóng tại nhà

Sửa chữa aptomat bị nổ, aptomat bị nóng tại nhà

Aptomat 1 pha 2 cực bị cháy, bị nổ

So với các lỗi bên trên thì việc CB 1 pha bị nổ, bị cháy thì mức độ trở nên rất nghiêm trọng. Lúc này nguy cơ hỏa hoạn do chập điện là rất cao. Thường thì CB sẽ nhảy khi có sự cố hoặc chúng nhảy khi chúng nóng vượt định mức. Tuy nhiên nếu chúng nổ hoặc cháy thì có thể do bản thân chúng đã hư hại hoặc hệ thống điện gặp sự cố đặc biệt khẩn cấp.

  • Aptomat bị cháy, bị nổ do ngắn mạch. Có thể do ngắn mạch trong hệ thống hoặc ngắn mạch trực tiếp từ aptomat.
  • Aptomat bị nổ, bị cháy do quá tải trong mạch nhưng chúng không thể ngắt mạch được.

Đối với những trường hợp này việc tìm ra nguyên nhân phải đucợ thực hiện một cách cẩn thận và chi tiết trên toàn bộ hệ thống điện. Chỉ có các thợ điện giàu kinh nghiệm và với các thiết bị chuyên dụng mới có thể thực hiện được. Mọi người nên liên hệ với thợ điện 1FIX, chúng tôi sẽ có mặt và giải quyết giúp bạn nhanh chóng.

Dịch vụ sửa chữa aptomat 1 pha 2 cực tại nhà giá rẻ HCM

Đánh giá được sự quan trọng của aptomat trong hệ thống điện nhà nên 1FIX đã thiết kế một gói dịch vụ sửa chữa nhanh để cung cấp cho khách hàng. Hiện tại chúng tôi là một trong những đơn vị hàng đầu trong lĩnh vực sửa chữa điện tại TP HCM với sự lực lượng 65 thợ điện nước tay nghề cao và lượng khách đặt hàng trên 3000 công việc mỗi tháng.

Quy trình hoạt động của dịch vụ sửa chữa aptomat 1 pha tại nhà:

  • Bước 1: Khách hàng liên hệ qua tổng đài 028.3890.9294 hoặc website https://1fix.vn/dat-hen/ để đặt hẹn làm dịch vụ.
  • Bước 2: Nhân viên 1FIX xác nhận lại với khách hàng để thống nhất các thông tin tại bước 1.
  • Bước 3: Nhân viên 1 FIX đến khảo sát hiện trạng và báo giá, thông báo thời gian hoàn thành công việc.
  • Bước 4: Sau khi thống nhất các công việc tại bước 3, nhân viên 1FIX sẽ tiến hành kiểm tra, sửa chữa, thay thế thiết bị (nếu cần thiết).
  • Bước 5: Chủ nhà và nhân viên 1FIX cùng nhau nghiệm thu kết quả dịch vụ và tiến hành thanh toán các chi phí.

1FIX cam kết các quá trình diễn ra khách quan, rõ ràng từ khâu kiểm tra, báo giá, thi công đến nghiệm thu và các khoản thanh toán. Dịch vụ sửa chữa nhanh chóng, an toàn, kiểm tra miễn phí, bảo trì dài hạn.

Những dịch vụ khác đang được thực hiện tại 1FIX:

Bảng giá sửa chữa, lắp đặt điện tại nhà

DỊCH VỤ ĐƠN GIÁGHI CHÚ
Lắp mới 1 bộ bóng đèn Huỳnh Quang, đèn compactTừ 150.000đLắp bộ bóng đèn + công tắc, giá tùy thuộc vào việc đi dây nguồn. Giảm giá theo số lượng.
Lắp mới đèn lon40.000đ – 150.000đLắp dưới 3 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Lắp mới 1 ổ cắm điện nổi100.000đ – 200.000đLắp dưới 3 bộ giá 200.000đ/bộ. Giảm giá theo số lượng.
Lắp mới 1 ổ cắm điện âmBáo giá sau khi khảo sátTùy theo phương án đục tường, đi dây nguồn.
Sửa chập điện âm tườngBáo giá sau khi kiểm traTùy thuộc vào độ khó trong khắc phục và diện tích mất điện.
Sửa chập điện nổiBáo giá sau khi kiểm traTùy thuộc vào độ khó trong khắc phục và diện tích mất điện.
Thay 1 bộ bóng đèn70.000đ – 150.000đThay dưới 2 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Thay bóng đèn (Huỳnh quang, compact)40.000đ – 150.000đThay dưới 2 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Sửa bóng đèn (thay tăng phô, chuột)80.000đ  –  150.000đThay dưới 2 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Thay CB phụ80.000đ  –  150.000đThay dưới 2 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Thay công tắc80.000đ  –  150.000đThay dưới 2 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Thay ổ cắm nổi50.000đ  –  150.000đThay dưới 2 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Lắp máy nước nóng200.000đ – 500.000đTùy thuộc vào việc đi dây nguồn, trang bị CB.
Lắp mới bộ báo cháy180.000đ – 350.000đGiá tùy thuộc vào thiết bị, việc đi dây nguồn.
Đi dây điện nguồnBáo giá sau khi khảo sát
Lắp đặt điện nổiBáo giá sau khi khảo sát
Lắp đặt điện âmBáo giá sau khi khảo sát
Lắp đặt điện 3 phaBáo giá sau khi khảo sát
Cân pha điện 3 phaBáo giá sau khi khảo sát
Thi công hệ điệnBáo giá sau khi khảo sátThiết kế thi công hệ điện cho văn phòng, Shop, cafe… Có xuất hóa đơn VAT & HĐ đầy đủ.
Lắp hệ thống đèn chiếu sáng, đèn bảng hiệuBáo giá sau khi khảo sátLắp hệ thống đèn chiếu sáng, trang trí cho Shop, quán Cafe, nhà hàng, văn phòng… Có xuất hóa đơn VAT & HĐ đầy đủ.
Bảng giá mang tính tham khảo, các công việc đều cần báo giá lại dựa trên thực tế thi công. (GIÁ TRÊN CHỈ LÀ PHÍ NHÂN CÔNG CHƯA BAO GỒM VẬT TƯ)

Cách đấu dây aptomat 1 pha 2 cực

Aptomat 1 pha 2 cực là loại thiết bị sử dụng phổ biến cả trong các ứng dụng thương mại, công nghiệp và trong dân dụng.

Trong thương mại, công nghiệp thì CB 1 pha sẽ đảm trách các khu vực hạ nhánh phụ, tùy theo thiết kế mạch điện mà chúng được bố trí bảo vệ từng khu vực riêng.

Trong dân dụng thì thiết bị này hầu như không thể thiếu trong bất kì bảng điện của hệ thống điện trong nhà nào. Như đã nói bên trên thì thường trong hệ thống sẽ các CB tổng (ngắt điện toàn hệ thống) và các CB phụ (ngắt điện các mạch nhánh). Như vậy thì cách đấu nối aptomat 1 pha 2 cực có khác gì nhau không? Chúng ta cùng tìm hiểu nhé!

Cách đấu nối CB 1 pha là hoàn toàn giống nhau (với CB tổng và CB phụ). Vì chúng có cấu tạo hoàn toàn giống nhau, chỉ vì tên gọi chúng để phân biệt khi thi công mà thôi.

Thường thì chúng ta sẽ đấu dây khi đã gắn cố định Aptomat vào bảng điện hoặc vào đế có ngàm khớp với rãnh trên  aptomat. Việc đấu dây khá đơn giản nhưng vì bị giớ hạn không gian thao tác nên có chút trở ngại. Sau đây 1FIX xin chia sẻ cách đâu dây cho aptomat:

  • Bước 1: Tắt tất cả nguồn điện cấp vào aptomat. ĐÂY LÀ ĐIỀU BẮT BUỘC BẠN PHẢI THỰC HIỆN.
  • Bước 2: Tháo nắp nhựa bảo vệ trên các vit (nếu có). Dùng tua vít mở các chấu kẹp lỏng ra.
  • Bước 3: Kiểm tra cẩn thận tất cả các đầu nối chính, sử dụng vôn kế để đảm bảo rằng nguồn đã tắt.
  • Bước 4: Xác định chính xác dây nóng, dây trung tính đi vào aptomat. Đặt đầu dây dưới mỗi chấu trên aptomat và siết chặt cho đến khi vừa khít. CHÚ Ý KHÔNG NÊN ĐẤU ĐẢO DÂY NÓNG VÀ DÂY TRUNG TÍNH (chúng sẽ gây cho bạn rất nhiều phiền phức)
  • Bước 5: Đấu các đầu dây ở đầu ra aptomat. Siết chặt các vít để giữ cố định các đầu dây.
  • Bước 6: Lắp (các) nắp bảo vệ, chỉnh các dây điện gọn gàng lại.
  • Bước 7: Bật nguồn điện. Kiểm tra hoạt động của thiết bị.

LƯU Ý:

  • Luôn ngắt điện trước khi thực hiện.
  • Không đấu đảo các cực nóng và trung tính.
  • Siết chặt các chấu cố định đầu dây để tránh tình trạng bắn hồ quang.
  • Các đầu dây khi tước bỏ lớp cách điện phải chừa vừa đủ để đấu vào chấu. Không nên để phần dây đồng dư ra quá nhiều sẽ dễ gây chạm chập.
  • Quấn băng keo điện cẩn thận các điểm nối dây dẫn.

Tìm hiểu thông số kỹ thuật của Aptomat chống giật:

Tùy theo từng loại nhưng chỉ tham khảo những thông số kỹ thuật cơ bản của CB như sau:

  • In: Dòng điện định mức. Ví dụ: Aptomat chống giật dạng khối của Mitsubishi NV125-SV 3P 100A 25kA 30mA có In = 100A. Khi dòng điện lớn hơn 100A aptomat sẽ tự ngắt mạch.
  • Dòng rò: Aptomat chống giật dòng rò cố định ở mức 15mA, 30mA hoặc dòng rò điều chỉnh được các mức ( 100mA / 200mA / 300mA / 500mA ).  Khi dòng điện rò vượt quá dòng rò như trên thì aptomat chống giật sẽ ngắt mạch.
  • Ue: Điện áp làm việc định mức của aptomat.
  • Icu: Dòng cắt ngắn mạch là khả năng chịu đựng dòng điện lớn nhất của tiếp điểm trong 1 giây.
  • Icw: Khả năng chịu dòng ngắn mạch trong 1 đơn vị thời gian của aptomat.
  • Ics: Khả năng cắt thực tế của aptomat khi gặp sự cố.
  • AT: Ampe Trip (dòng điện tác động).
  • AF: Ampe Frame (dòng điện khung).
  • Mechanical/electrical endurace: Số lần đóng cắt cơ khí/ số lần đóng cắt điện.

Những điều cần biết về aptomat 1 pha 2 cực

Tất cả các aptomat 1 pha 2 cực đều có các tính năng chung trong hoạt động của chúng. Tuy nhiên, các chi tiết về cơ bản khác nhau tùy thuộc vào cấp điện áp, định mức dòng điện và loại aptomat.

Aptomat chống giật là phải phát hiện tình trạng lỗi và hoạt động đúng chức năng của nó. Trong nguồn điện lưới nhỏ và bộ ngắt mạch điện áp thấp, việc ngắt mạch thường được thực hiện trong chính thiết bị.

Các aptomat dùng cho dòng điện lớn hoặc điện áp cao thường được bố trí thêm các thiết bị hỗ trợ như rơle bảo vệ để cảm nhận tình trạng sự cố và vận hành cơ cấu mở. Chúng sẽ có một nguồn điện riêng (chẳng hạn như pin), mặc dù một số cầu dao điện áp cao được tích hợp sẵn với máy biến dòng, rơ le bảo vệ và nguồn điện điều khiển bên trong.

Các CB chống giật nhỏ thường có cần điều khiển bằng tay để tắt tải hoặc đặt lại khi bị vấp.

Các tiếp điểm của aptomat 1 pha 2 cực phải chịu dòng điện tải mà không bị nung nóng quá mức. Các tiếp điểm này phải chịu được nhiệt của hồ quang sinh ra khi ngắt (mở) mạch điện. Sự ăn mòn của vật liệu tiếp xúc do phóng điện hồ quang trong khi làm gián đoạn dòng điện sẽ ảnh hưởng đến tuổi thọ của các tiếp điểm.

Một số phương thức ngắt mạch của aptomat :

  • Ngắt mạch hồ quang
  • Ngắt mạch bằng khí.
  • Bộ ngắt mạch không khí
  • Bộ ngắt mạch chân không
  • Ngắt mạch bằng ngắn mạch.

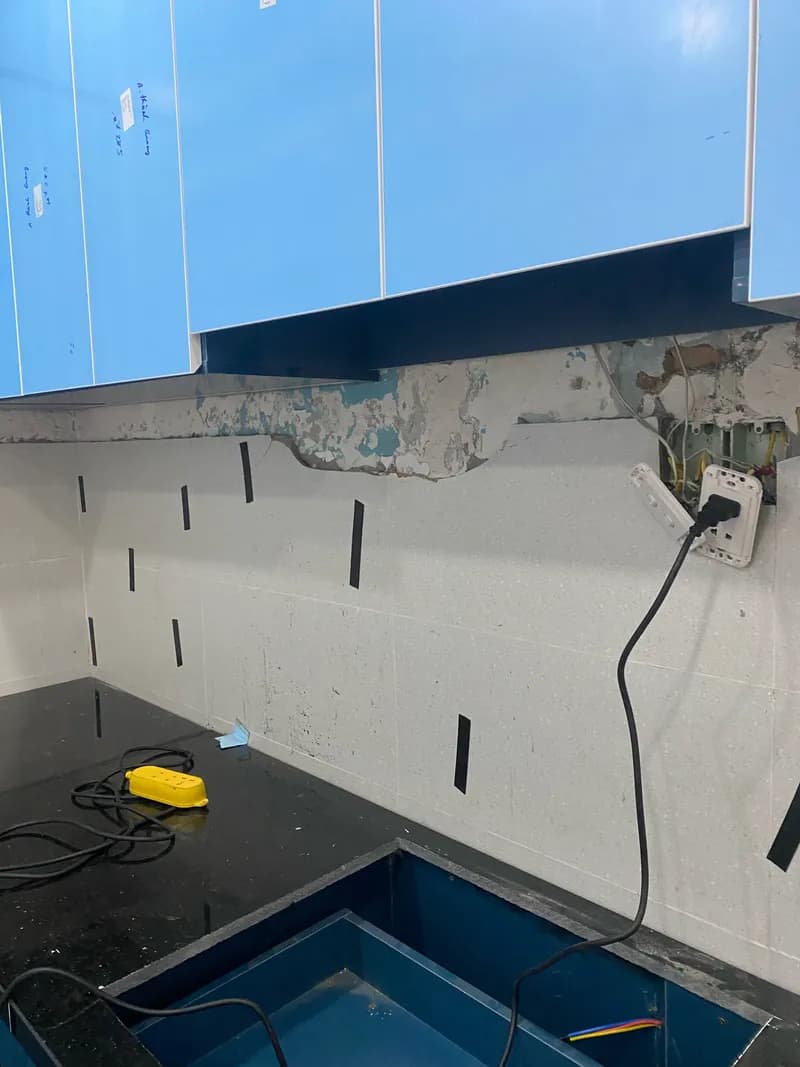

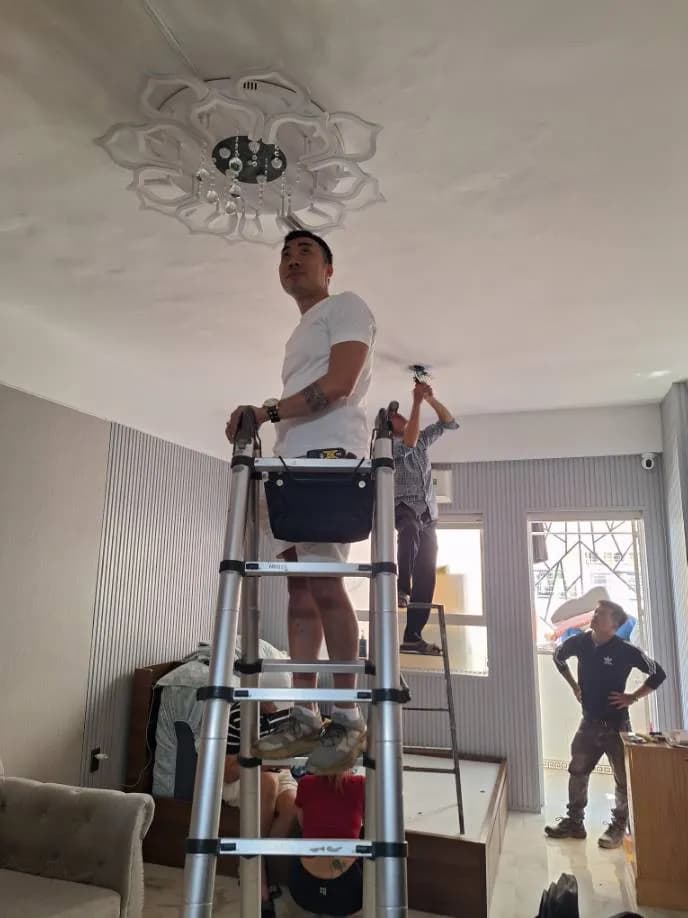

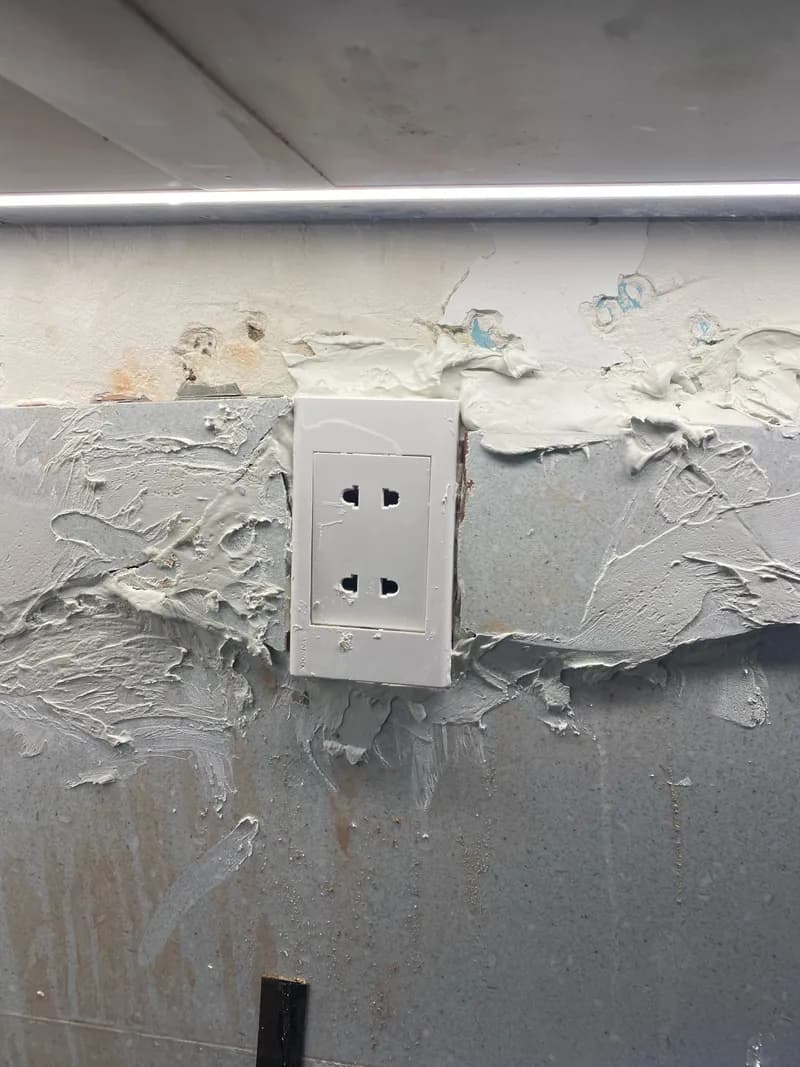

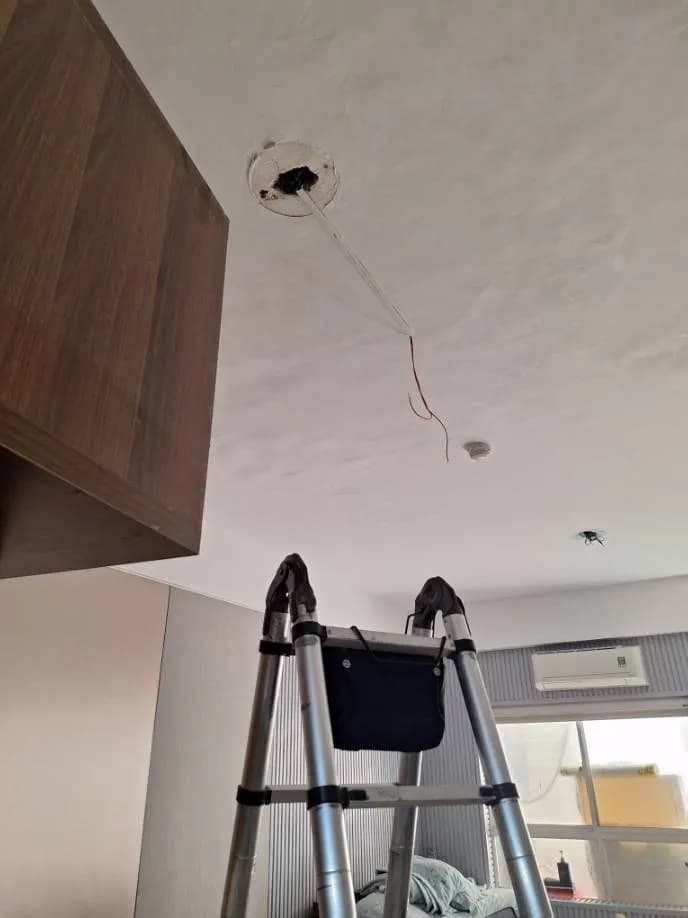

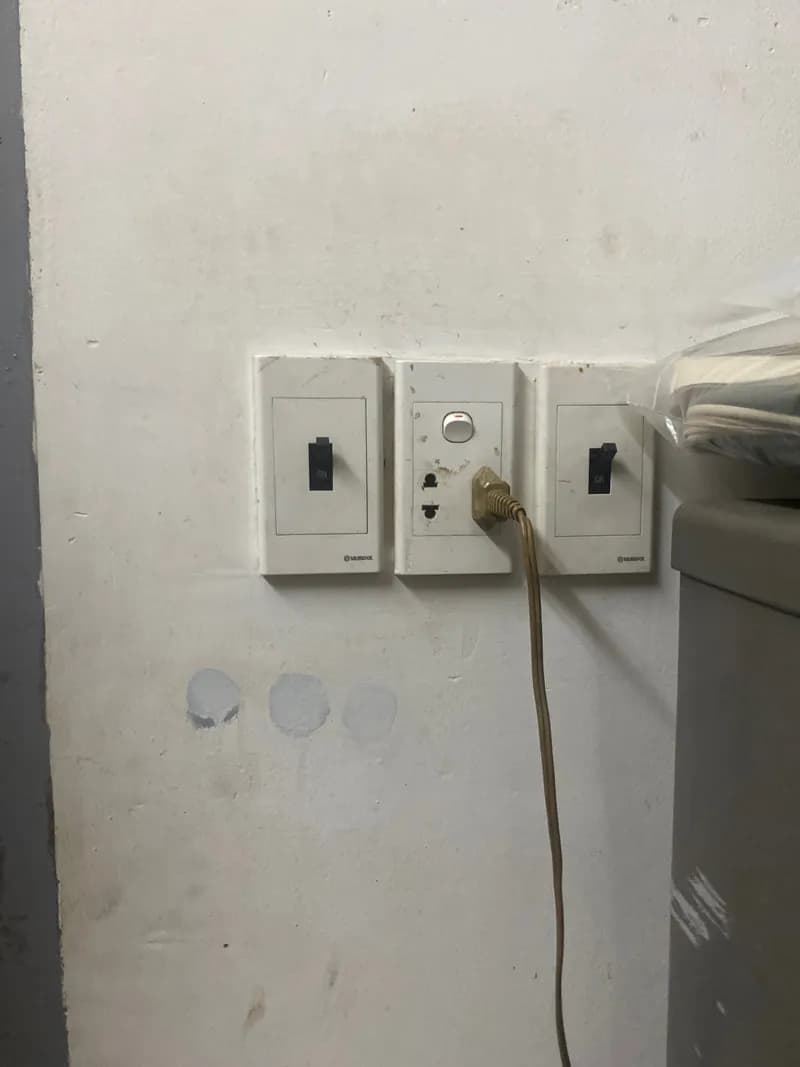

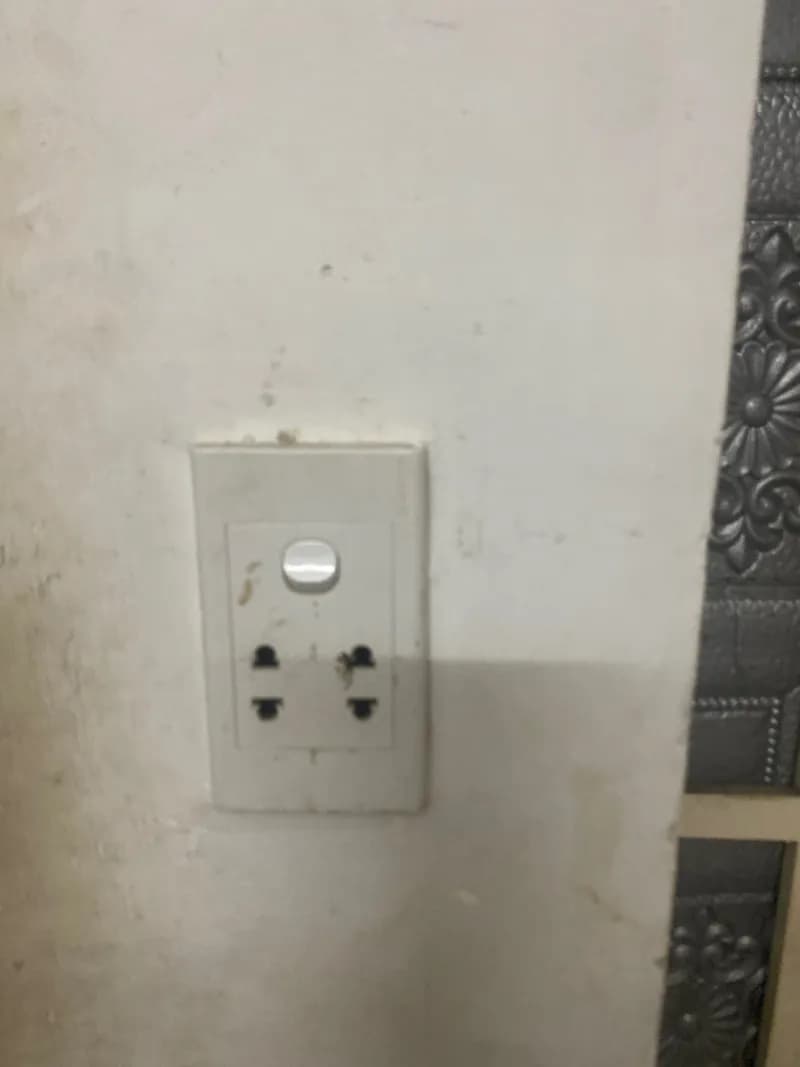

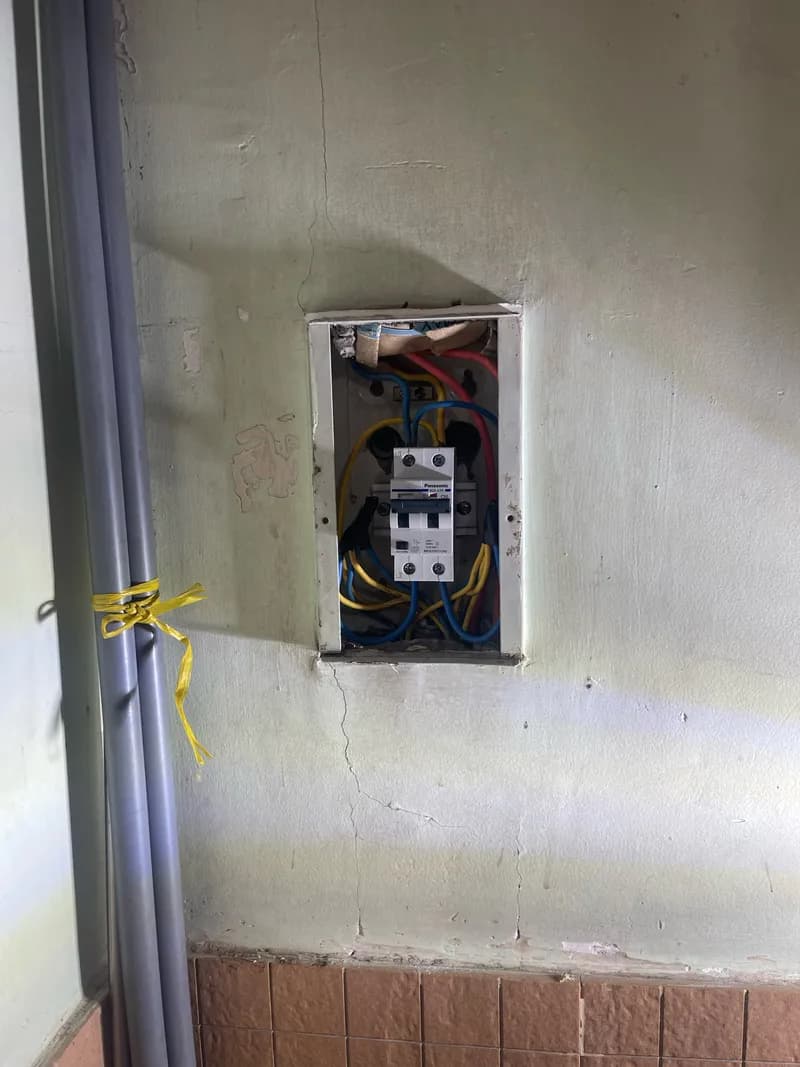

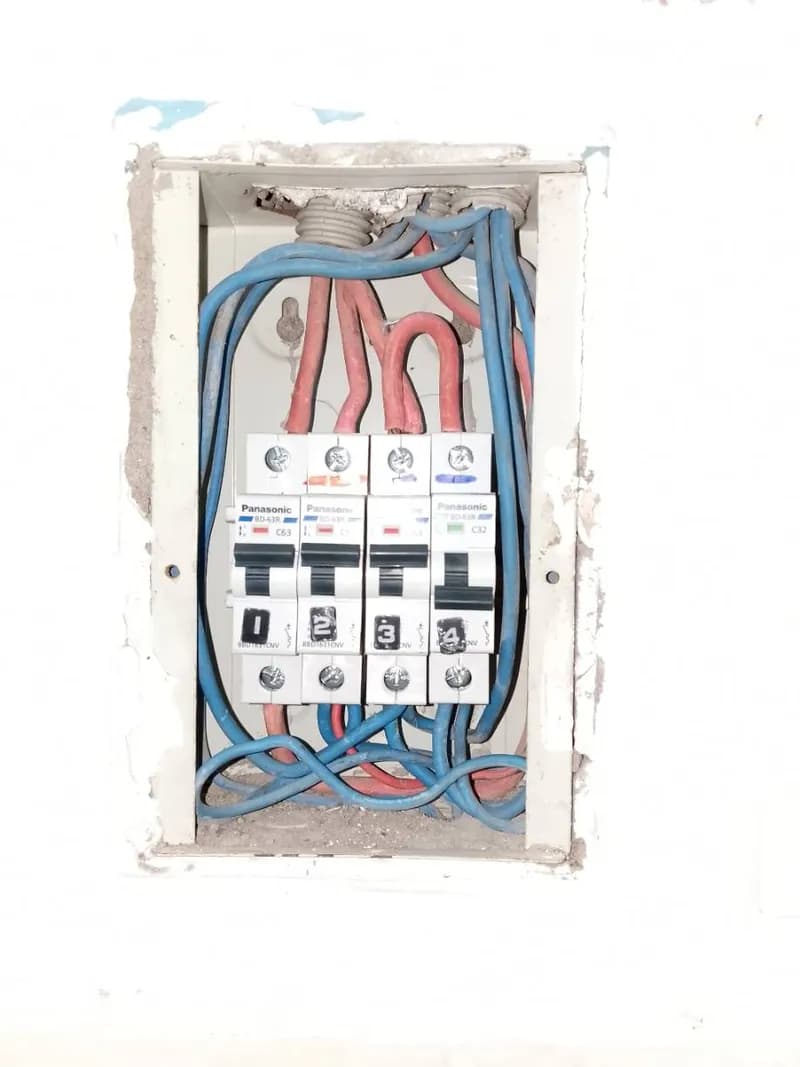

Các công trình sửa chữa điện được thực hiện gần đây

Sửa chữa điện tại Củ Chi

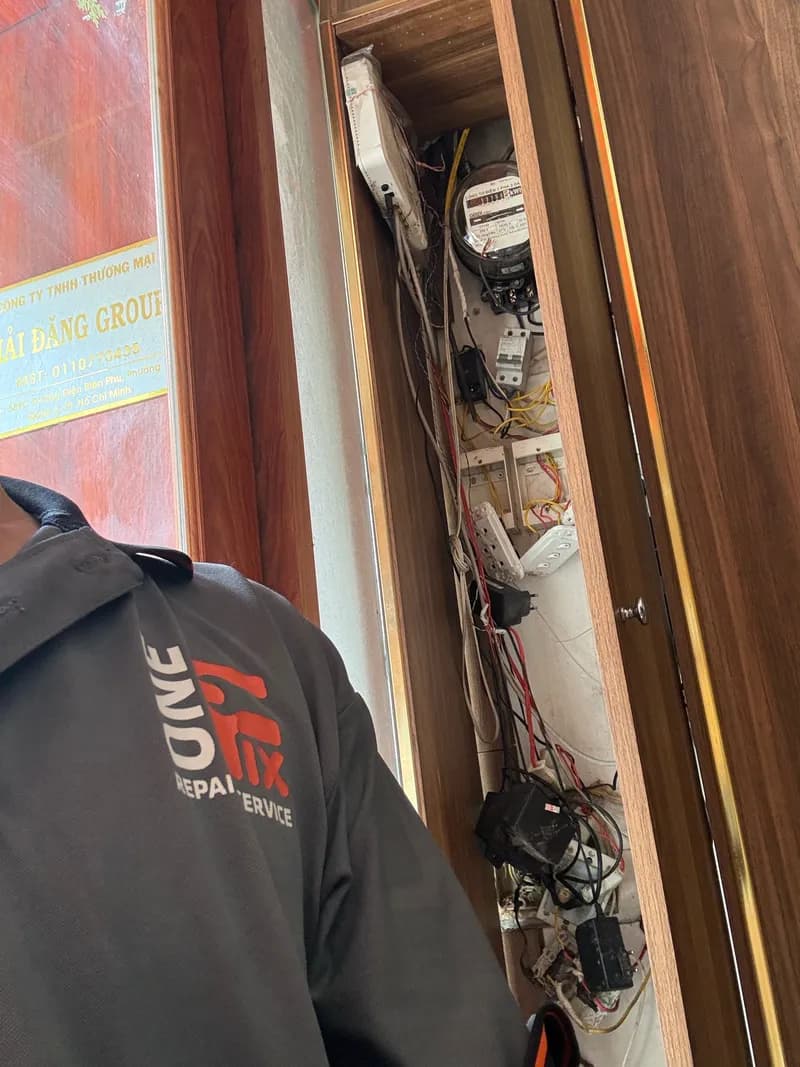

Sửa chữa hệ thống điện tại nhà khách hàng ở Quận 3

Một số thương hiệu Aptomat chống giật bạn nên quan tâm

Hiện nay trên thị trường có rất nhiều công ty sản xuất aptomat. Sự đa dạng về kiểu dáng, chất lượng một mặt giúp cho người tiêu dùng có nhiều lựa chọn nhưng măt khác lại làm cho người tiêu dùng bị rối. Với chưc năng bảo vệ cho cả hệ thống điện và bảo vệ cho chính con người trong nhà aptomat luôn là sự lựa chọn cẩn thận.

1FIX với tư cách là một đơn vị sửa chữa, tư vấn chúng tôi biết rằng mình có nghĩa vụ chia sẻ những sản phẩm tốt nhất , chất lượng nhất đến với khách hàng. Sau đây 1FIX xin chia sẻ những thương hiệu uy tín đã được người tiêu dùng tại Việt Nam khẳng định.

  • Aptomat 1 pha Panasonic
  • Aptomat 1 pha Schneider
  • Aptomat 1 pha Mitsubishi
  • Aptomat 1 pha LS
  • Aptomat 1 pha Sino

Đặc điểm chung của sản phẩm các thương hiệu trên:

  • Thiết kế đơn giản – tinh tế – thao tác lắp đặt dễ dàng.
  • Chất lượng ổn định.
  • Tính năng nổi bật.
  • Độ bền cao.
  • Giá thành phù hợp.
  • Thương hiệu uy tín.
