Thiết bị đo gas máy lạnh là loại đồng hồ đo kiểm tra chất làm lạnh của máy lạnh & bơm nhiệt là một dụng cụ cần thiết cho việc kiểm tra sửa chữa hê thống máy lạnh mà bất kỳ một kỹ thuật viên điện lạnh nào cũng phải có và hiểu biết rõ về cách đọc đồng hồ đo gas máy lạnh. Bài viết này của 1FIX mô tả các kết nối, cách đo gas máy lạnh và cách đọc của bộ đồng hồ đo kiểm tra áp suất gas lạnh.
Chi tiết về cách đọc đồng hồ đo gas máy lạnh
Chúng tôi sẽ mô tả quy trình sử dụng thiết bị đo gas máy lạnh đang hoạt động, đo kiểm tra khi bổ sung hoặc thay thế chất làm lạnh: nạp gas cho máy điều hòa không khí, bơm nhiệt, tủ lạnh bằng gas chất làm lạnh. Ngoài ra 1FIX cũng sẽ giải thích cách kết nối bộ đồng hồ đo độ lạnh với thiết bị HVAC để tránh hư hỏng do nhiễm bẩn và chúng tôi xem xét quy trình sơ tán và làm sạch hệ thống lạnh.
Cấu tạo đồng hồ nạp gas
Đồng hồ đo gas máy lạnh bao gồm:
+ 1 Đồng hồ đo cao áp và 1 đồng hồ đo thấp áp. Đường kính mặt đồng hồ: 80mm
+ Van gas làm bằng hợp kim nhôm, đồng hồ bọc cao su chịu dầu
+ Bộ 3 dây gas và đầu nối nhanh dùng kết nối đầu cao áp và thấp áp của hệ thống A/C (1/4″-5/16″)
Cách sử dụng đồng hồ đo gas máy lạnh với các loại môi chất: R22/R12/R134A/R502/R410A (chủ yếu dùng điều hòa, máy lạnh dân dụng, điều hòa ô tô). Áp suất làm việc: đồng hồ cao áp 0~400psi, đồng hồ thấp áp 30~140psi
Đồng hồ sạc gas máy lạnh với nhiều chức năng hỗ trợ cho kỹ thuật viên: đo kiểm áp suất, sạc gas cho hệ thống, kết nối hút chân không cho hệ thống…
Cách sử dụng đồng hồ đo gas máy lạnh của thợ điện lạnh
3 trong số các chức năng chính của bộ thiết bị đo gas máy lạnh thường xuyên được thợ điện lạnh sử dụng, đó là:
Cách đọc đồng hồ đo gas máy lạnh để hút chân không trong hệ thống

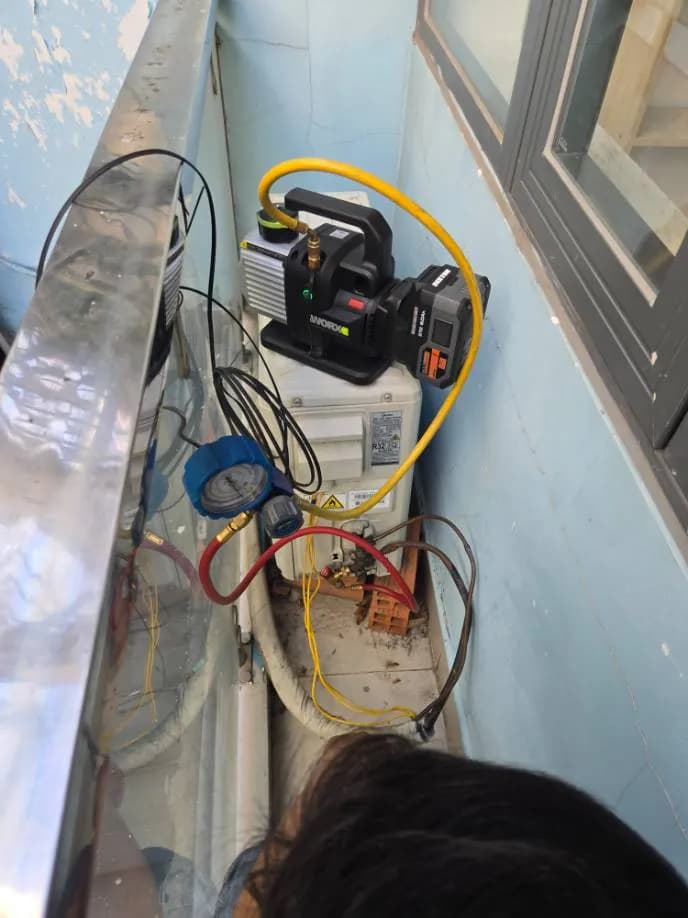

+ Lắp ráp bơm chân không thông qua bộ đồng hồ đo gas máy lạnh vào hệ thống.
+ Mở hai van cao áp và thấp áp để tạo một đường thông nhau rồi bật bơm chân không. Khi đồng hồ phía thấp áp chỉ mức 750mmHg (cần kiểm tra rò rì hệ thống nếu hệ thống không thể đạt đến múc này khi hút chân không). Duy trì độ chân không ở mức 750mmHg và hút tiếp khoảng 10 phút.
+ Theo kỹ thuật viên bơm ga máy lạnh đóng cả hai van cao áp và thấp áp, tắt bơm, giữ nguyên trạng thái trong 5 phút để kiểm tra rò rỉ.
Cách sử dụng đồng hồ đo gas máy lạnh để nạp gas vào hệ thống
Nạp môi chất lạnh bằng thiết bị đo gas máy lạnh thực sự là một công việc cần đến kiến thức của các thợ điện lạnh vì họ biết cách đọc đồng hồ đo gas máy lạnh cùng với các công cụ và thiết bị an toàn phù hợp.
Đầu tiên, họ phải xác định trên máy lạnh vị trí đường hút (bên thấp) và đường xả (bên cao). Các thiết bị này nằm trong hệ thống máy lạnh và thuộc phân chia ở dàn nóng. Đường hút nằm phía trên đường xả và bạn sẽ cảm thấy mát khi chạm vào, trong khi đường xả ấm khi chạm vào.
Đường hút máy lạnh sẽ được sử dụng để nạp khí vào AC bằng đồng hồ đo gas máy lạnh.

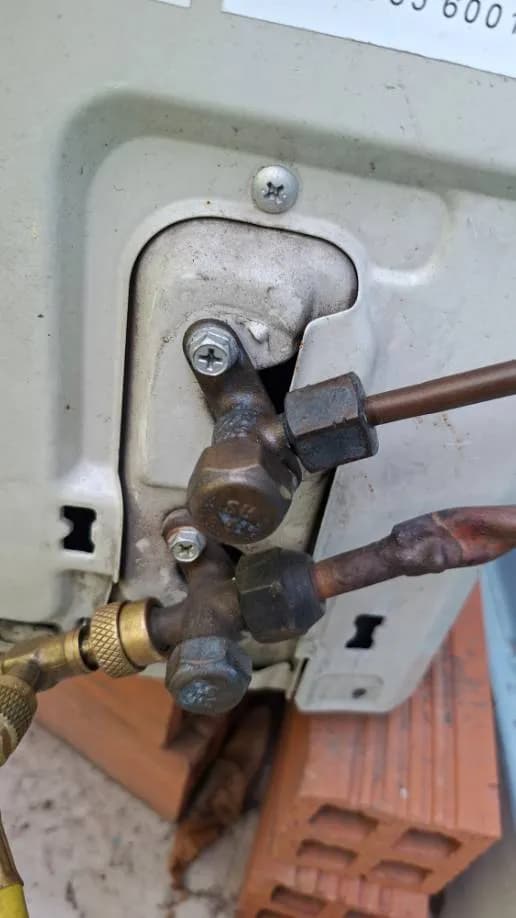

+ Vặn bu lông của đường hút. Nới lỏng vít bên trong bằng khóa lục giác. Vít này hoạt động như một van, nó sẽ không cho chất làm lạnh chảy vào hoặc ra cho đến khi nó được đóng lại. Do đó, việc nới lỏng vít này là rất quan trọng trong cách sử dụng đồng hồ đo gas máy lạnh để nạp khí AC.
+ Sau đó, tháo bu lông ở bên trái và kết nối ống màu xanh lam của thiết bị đo gas máy lạnh với cổng này. Kết nối ống màu vàng với máy bơm chân không. Loại bỏ tất cả không khí khỏi hệ thống. Bước này rất quan trọng vì bất kỳ độ ẩm nào bên trong máy nén sẽ làm hỏng máy.
+ Hãy đảm bảo rằng tất cả các van của đồng hồ đo gas máy lạnh R32 đã được đóng lại. Sau đó, nối ống màu vàng với bình chứa chất làm lạnh. Trước khi mở núm bình, hãy nới lỏng một chút ống màu vàng ở đầu ống góp. Sau đó mở núm hình trụ trong 1 giây và đóng lại. Điều này sẽ loại bỏ tất cả không khí từ bên trong các đường ống. Bây giờ, một lần nữa thắt chặt ống màu vàng.
+ Mở núm bên thấp của ống góp trong 3-4 giây và đóng nó lại. Sau đó BẬT máy lạnh và đợi cho đến khi máy nén hoạt động.
+ Khi máy nén khởi động, lại mở van phía thấp của ống góp. Giữ van mở trong 4 giây và đóng nó trong 2 giây. Lưu ý vị trí áp suất lắng xuống trên đồng hồ sau khi van đóng. Tiếp tục mở và đóng van cho đến khi áp suất giảm trong khoảng 60-70 PSI.
LƯU Ý: Mỗi lần nạp gas máy lạnh AC với lượng nhỏ vì xả hết gas cùng lúc sẽ làm hỏng máy nén.
Sau khi đạt đến phạm vi 60-70 PSI. Đóng van ống góp. Đóng núm bình chứa chất làm lạnh. Vặn ống màu xanh lam khỏi đường hút. Vặn ống màu vàng khỏi bình chất làm lạnh.
Như vậy là đã thực hiện xong cách sử dụng đồng hồ đo gas máy lạnh!
Dịch vụ sửa chữa của One Fix tự hào phục vụ hơn 30.000 khách hàng suốt nhiều năm qua, chúng tôi luôn tự tin sẽ làm hài lòng quý khách với chất lượng dịch vụ đảm bảo với mức giá hợp lý nhất thị trường.
Hơn 30.000 khách hàng hài lòng
Xuất hóa đơn & phiếu bảo hành ngay
Hơn 65+ thợ có sẵn khắp các quận
Bảng giá bơm gas máy lạnh tại nhà
| DỊCH VỤ | ĐƠN GIÁ | GHI CHÚ |
|---|---|---|
| Châm Gas R22 | 250.000đ | Bơm đúng định lượng, quy cách, 75 – 80 PSI tùy loại máy lạnh |
| Châm Gas R32 | 450.000đ | Bơm đúng định lượng, quy cách, 75 – 80 PSI tùy loại máy lạnh |
| Châm Gas R410 | 450.000đ | Bơm đúng định lượng, quy cách, 75 – 80 PSI tùy loại máy lạnh |
| Nạp gas do thất thoát trên 50% định lượng | Từ 500.000đ | Báo giá sau khi kiểm tra |
Lưu ý trong cách đo gas máy lạnh
Để giữ ẩm và bụi bẩn cho máy lạnh, máy bơm nhiệt, tủ lạnh, tủ đông, … ngoài việc tìm và khắc phục các vết rò rỉ, chúng ta cần biết cách sử dụng đồng hồ đo gas máy lạnh. Sử dụng đúng bộ dụng cụ đo môi chất lạnh với đường nạp để tránh những hư hỏng có thể phát sinh trong quá trình sửa chữa hay kiểm tra các thông số nạp gas máy lạnh.
Nếu bạn không rõ ràng rằng đường kính lớn hơn là phía áp suất thấp hoặc phía hút và đường chất làm lạnh có đường kính nhỏ hơn là phía áp suất cao, thì bạn thực sự không nên nhầm lẫn với thiết bị này trước khi tham gia một lớp bồi dưỡng về bảo trì và sửa chữa HVAC.
+ Không phải tất cả các bộ đồng hồ đo gas máy lạnh R32 đều có thể có đồng hồ đo áp suất cao và áp suất thấp ở cùng vị trí bên trái và bên phải.
+ Chỉ mở một van điều khiển tại một thời điểm, sau đó đóng nó trước khi mở van còn lại.
+ Không được đưa chất làm lạnh lỏng vào phía thấp của hệ thống lạnh. Chất làm lạnh lỏng sẽ đi vào đáy của động cơ máy nén và có thể làm hỏng máy nén, hoặc ngay cả khi máy nén dung nạp và chuyển chất làm lạnh qua hệ thống bơm của nó, chất làm lạnh có thể mang dầu bôi trơn khỏi máy nén và / hoặc gây ra bẫy khí trong hệ thống.
+ Khi áp dụng cách đo gas máy lạnh bằng đồng hồ không bao giờ mở đồng thời cả van bên cao và van bên thấp trên đồng hồ đo.
Để rõ ràng, khi áp dụng cách đọc đồng hồ đo gas máy lạnh để kiểm tra các phụ kiện trên máy điều hòa không khí hoặc máy bơm nhiệt, chúng ta phải:
+ Kết nối ống cung cấp trung tâm của bộ đồng hồ đo với bình gas làm lạnh thích hợp khớp với chất làm lạnh trong hệ thống đang được thử nghiệm
+ Để lại một số áp suất dương của môi chất lạnh trong mỗi ống kết nối thử nghiệm của hai đồng hồ đo bên áp suất cao và bên áp suất thấp để khi lắp ống đồng hồ đo được kết nối với cổng dịch vụ trên thiết bị HVAC không có không khí bên ngoài hoặc hơi ẩm bị đẩy vào đường ống hệ thống.
Cách đọc đồng hồ đo gas máy lạnh R32
Trong ví dụ để giải thích về cách đo gas máy lạnh chúng tôi sử dụng đồng hồ đo gas máy lạnh R32 cung cấp ba dòng nạp. Đây là loại máy đo màng ngăn nhưng các phương pháp đo lường và hệ thống sạc khác có sẵn.
Cách đo gas máy lạnh phía áp suất thấp
Đồng hồ đo hỗn hợp ở bên trái được sử dụng ở phía áp suất thấp của hệ thống và hiển thị các chỉ số áp suất bằng màu đen, áp suất đồng hồ đo từ 0 đến 300 psi.
Nhiệt độ tương ứng với áp suất được hiển thị bằng màu đỏ trên đồng hồ đo này đối với R32 và R22, hoặc đối với chất làm lạnh mới hơn trên đồng hồ đo mới hơn. Áp suất chân không cũng được hiển thị trên máy đo này trên thang điểm từ 0-30 in.Hg.
Nếu bạn đọc đồng hồ đo gas máy lạnh R32 để đo áp suất chất làm lạnh trong hệ thống điều hòa không khí hoặc máy bơm nhiệt tĩnh hoặc cân bằng, đồng hồ đo chỉ cho bạn biết áp suất chất làm lạnh chứ không phải lượng chất làm lạnh có trong hệ thống.
Ví dụ ở nhiệt độ môi trường 21°C và với chất làm lạnh R32, áp suất hệ thống tĩnh sẽ ở mức 70 psi miễn là có đủ chất làm lạnh trong hệ thống để có ít nhất một số chất ở trạng thái lỏng.
Cách đọc đồng hồ đo gas máy lạnh phía áp suất cao
Trong cách sử dụng đồng hồ đo gas máy lạnh thì đồng hồ đo hỗn hợp ở bên phải được sử dụng ở phía áp suất cao của hệ thống lạnh và hiển thị áp suất chất làm lạnh, thường từ 0 – 500 psi trên thang màu đen hoặc 0 – 35 KG / CM 3 trên thang màu đỏ ngoài cùng.
Ở trung tâm của máy đo chất làm lạnh, các thang màu đỏ cung cấp các chỉ số nhiệt độ cho ba chất làm lạnh cũ hơn (đây là máy đo cũ): R502, R12 và R22.
Gắn Bộ đồng hồ đo độ lạnh vào Máy điều hòa không khí, Bơm nhiệt hoặc thiết bị làm lạnh khác. Hệ thống điều hòa không khí trung tâm, máy bơm nhiệt và hệ thống phân tách thường có các cổng dịch vụ được lắp đặt riêng để gắn các đồng hồ đo kiểm tra để kiểm tra hệ thống, hút chân không và sạc.
