Tìm hiểu về cách đấu điện 3 pha 4 dây đúng kỹ thuật, chuyên nghiệp

Việc hiểu rõ về cách đấu điện 3 pha 4 dây là một yếu tố quan trọng để đảm bảo hệ thống điện hoạt động đúng kỹ thuật và chuyên nghiệp. Điện 3 pha chính là một hệ thống điện năng lượng mạnh mẽ, thường được sử dụng trong các ứng dụng công nghiệp và các hệ thống lớn.

Ngay sau đây, 1FIX sẽ đào sâu vào việc tìm hiểu về đấu điện 3 pha 4 dây, sơ đồ mạch điện 3 pha 4 dây, đồng thời xem xét các phương pháp thực hiện để đảm bảo an toàn và hiệu suất tối ưu.

Sơ lược về nguồn điện 3 pha 4 dây 220v/380v

Nguồn điện 3 pha 4 dây đóng vai trò quan trọng trong việc cung cấp năng lượng cho các hệ thống công nghiệp và sản xuất, nơi đòi hỏi sự mạnh mẽ và ổn định. Được tạo ra từ 3 dây pha và 1 dây trung tính, hệ thống này mang đến điện áp 220v giữa mỗi dây pha và dây trung tính, với mỗi dây pha trễ nhau một góc 120 độ. Kết quả là, khi đo điện áp giữa hai dây pha bất kỳ, chúng ta thu được mức điện áp 380v, tạo nên nguồn điện mạnh mẽ và hiệu quả.

Trong quá trình cách đấu điện 3 pha 4 dây với tải, có hai phương pháp chính: nối theo sơ đồ mạch điện 3 pha 4 dây hình sao và nối hình tam giác. Nối hình sao thường thực hiện bằng cách mỗi dây pha được nối với một đầu của tải, trong khi đầu còn lại của tải được kết nối chung với dây trung tính. Trong khi đó, nối hình tam giác liên quan đến việc mỗi dây pha được kết nối với cả hai đầu của tải, tạo ra một vòng kín. Sự lựa chọn giữa hai cách nối này phụ thuộc vào loại tải và yêu cầu về điện áp và dòng điện cụ thể.

cách đấu điện 3 pha 4 dây

Mặc dù nguồn điện 3 pha 4 dây mang lại nhiều lợi ích như tiết kiệm dây dẫn, giảm tổn hao điện năng, cân bằng tải, tăng hiệu suất và độ ổn định của hệ thống, nhưng cũng đi kèm với nhược điểm. Điều này bao gồm sự nguy hiểm cao hơn, đòi hỏi sự chú ý đặc biệt đối với việc bảo vệ và kiểm tra thiết bị, cùng khả năng khó khăn trong việc lấy nguồn điện 1 pha từ nguồn điện 3 pha. Để đảm bảo an toàn và hiệu suất, việc hiểu rõ cách đấu điện 3 pha 4 dây là không thể phủ nhận trong môi trường công nghiệp ngày nay.

Những yếu tố quan trọng trong sơ đồ mạch điện 3 pha 4 dây

Sơ đồ mạch điện đóng vai trò không thể phủ nhận trong việc cung cấp năng lượng cho các thiết bị công suất lớn trong môi trường công nghiệp và sản xuất. Bạn có thể hiểu rõ hơn về cấu trúc và tính chất quan trọng của sơ đồ này thông qua những yếu tố chính sau đây:

  1. Nguồn điện 3 pha:
    • Nguồn điện 3 pha tạo ra dòng điện xoay chiều với 3 pha trễ nhau một góc 120 độ. Điều này tạo ra hai trị số quan trọng là điện áp pha và điện áp dây.
    • Có thể tạo ra nguồn điện 3 pha thông qua máy phát điện hoặc biến áp 3 pha, giúp đáp ứng nhu cầu đa dạng của các hệ thống.
  2. Tải điện 3 pha:
    • Đây là các thiết bị sử dụng nguồn điện 3 pha 4 dây 220v/380v để hoạt động, chẳng hạn như động cơ điện 3 pha, máy biến áp 3 pha, máy hàn 3 pha, và nhiều thiết bị công nghiệp khác.
    • Tải điện 3 pha có thể được kết nối theo hình sao hoặc hình tam giác, phụ thuộc vào yêu cầu cụ thể của tải.
  3. Đường dây điện 3 pha:
    • Đường dây điện 3 pha là hệ thống dây dẫn truyền tải dòng điện và điện áp từ nguồn đến tải.
    • Bao gồm 3 dây pha và 1 dây trung tính, mỗi dây pha có điện áp 220v so với dây trung tính. Đo điện áp giữa hai dây pha bất kỳ sẽ cho kết quả là điện áp 380v.

Những yếu tố trên đặt nền tảng cho nhiều ưu điểm của cách đấu điện 3 pha 4 dây so với mô hình 1 pha, bao gồm tiết kiệm dây dẫn, giảm tổn hao điện năng, cân bằng tải, tăng hiệu suất và độ ổn định của hệ thống.

Tuy nhiên, cũng cần lưu ý rằng sơ đồ này đến với nhược điểm như sự nguy hiểm cao hơn, đòi hỏi thiết bị bảo vệ và kiểm tra kỹ lưỡng, cũng như khả năng khó khăn trong việc lấy nguồn điện 1 pha từ nguồn điện 3 pha. Để tự tin triển khai và sử dụng sơ đồ mạch điện 3 pha 4 dây một cách hiệu quả, hiểu biết sâu rộng về cấu trúc và hoạt động của nó là không thể thiếu.

3 Bước thực hiện cách đấu điện 3 pha 4 dây tiêu chuẩn

Thời gian tối thiểu 2 hours

Bước 1: Xác định điện áp và cách nối của động cơ 3 pha

So do mach dien 3 pha 4 day

Để bắt đầu cách đấu điện 3 pha 4 dây, bước đầu tiên quan trọng là xác định điện áp, sơ đồ mạch điện 3 pha 4 dây và cách nối của động cơ. Điều này yêu cầu bạn kiểm tra nhãn hiệu của động cơ để biết điện áp định mức và xác định cách nối hình sao hoặc hình tam giác. Nếu nhãn hiệu của động cơ chỉ ra điện áp là 220V/380V, bạn có hai lựa chọn cách nối. Cụ thể, bạn có thể nối theo hình sao để sử dụng điện áp 380V hoặc nối theo hình tam giác để sử dụng điện áp 220V.

Bước 2: Chuẩn bị dây điện và ổ cắm 3 pha

Mat can bang tai 3 pha nguyen nhan tac dong va cach khac phuc 6

Sau khi xác định cách nối và điện áp từ sơ đồ mạch điện 3 pha 4 dây, bước tiếp theo là chuẩn bị dây điện và ổ cắm 3 pha. Bạn cần chọn dây điện có đường kính phù hợp với công suất của động cơ, đồng thời đảm bảo rằng có 4 dây gồm 3 dây pha (màu đỏ, vàng, xanh) và 1 dây trung tính (màu xanh lá). Đồng thời, bạn cũng cần sắm cho mình ổ cắm 3 pha có 4 chân, tương ứng với số lượng dây điện.

Bước 3: Đấu dây điện và ổ cắm 3 pha

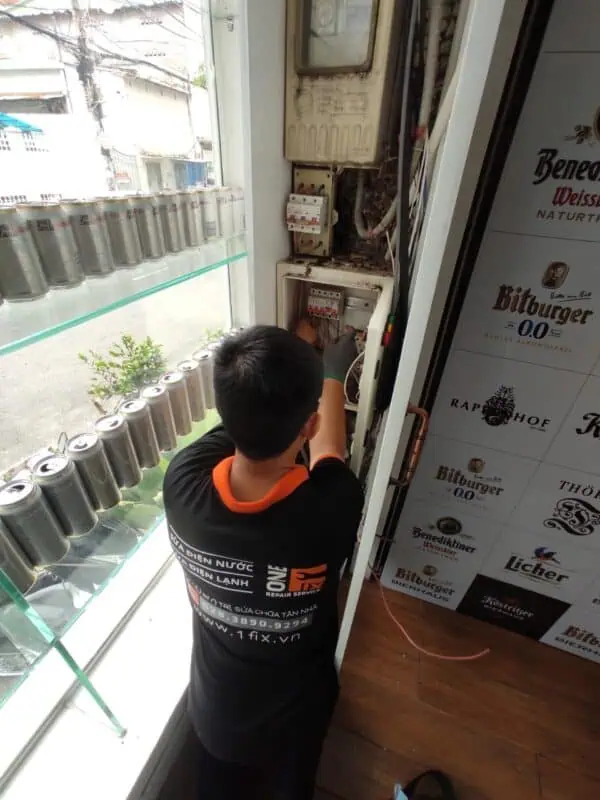

Cách đấu công tơ điện 3 pha 4 dây

– Sử dụng kìm cắt để cắt 2 đoạn dây cần nối với ổ cắm.

– Dùng kìm tuốt dây để bóc lớp bọc cách điện và lấy lõi đồng khoảng 3cm.

– Xoắn phần lõi đồng đầu dây lại để tránh tình trạng tua dây nhỏ và đưa nó vào vị trí trên ổ cắm, sau đó siết ốc để cố định.

– Chú ý cách đấu điện 3 pha 4 dây cần đấu đúng màu dây với chân ổ cắm: dây đỏ với chân R, dây vàng với chân Y, dây xanh với chân B và dây xanh lá với chân N.

– Sau khi đã kết nối ổ cắm, tiếp theo là đấu dây điện với động cơ theo cách nối hình sao hoặc hình tam giác đã xác định từ bước 1. Nếu bạn lựa chọn nối hình sao, hãy nối ba điểm cuối của pha với nhau để tạo thành điểm trung tính. Trong trường hợp nối hình tam giác, hãy nối mỗi dây pha với hai đầu của pha, tạo thành một vòng kín.

– Qua bước 1, 2 và 3, bạn đã hoàn tất quá trình chuẩn bị và đấu dây cho động cơ, nguồn điện 3 pha 4 dây 220v/380v, đảm bảo rằng mọi kết nối đều chính xác và an toàn. Những bước này không chỉ đơn giản là việc đấu dây mà còn đòi hỏi sự chú ý và kiểm soát kỹ thuật để đảm bảo hiệu suất và an toàn tối đa của hệ thống điện.

Estimated Cost: 500000 VND

Supply:

  • 1FIX

Tools:

  • Máy đo áp, dụng cụ bảo hộ, dụng cụ sửa điện

Materials: Điện 3 pha

Dịch vụ sửa chữa của One Fix tự hào phục vụ hơn 30.000 khách hàng suốt nhiều năm qua, chúng tôi luôn tự tin sẽ làm hài lòng quý khách với chất lượng dịch vụ đảm bảo với mức giá hợp lý nhất thị trường.tủ lạnh bị chảy nước đằng sau

Hơn 30.000 khách hàng hài lòng

Thợ có mặt trong vòng 30 phút

Xuất hóa đơn & phiếu bảo hành ngay

Hơn 65+ thợ có sẵn khắp các quận

Những lưu ý khi tiếp xúc với nguồn điện 3 pha 4 dây 220v/380v

Khi tiếp xúc với nguồn điện 3 pha 4 dây có điện áp 220V/380V, việc an toàn là ưu tiên hàng đầu để tránh rủi ro và tai nạn. Dưới đây là những lưu ý quan trọng cần được xem xét khi làm việc với nguồn điện 3 pha 4 dây:

  1. Bảo vệ cá nhân:
    • Luôn đảm bảo rằng bạn đang sử dụng bảo hộ cá nhân đầy đủ như găng tay cách điện, kính bảo hộ, và giày cách điện.
    • Tránh tiếp xúc trực tiếp với dây điện khi chúng đang hoạt động. Hãy đảm bảo rằng tay và cơ thể của bạn khô ráo để giảm nguy cơ điện giật.
  2. Hiểu rõ hệ thống:
    • Trước khi thực hiện bất kỳ công việc nào, hãy đọc và hiểu sơ đồ mạch điện 3 pha 4 dây và thông số kỹ thuật của hệ thống.
    • Biết cách đọc nhãn hiệu và biểu tượng trên động cơ và bảng điều khiển để xác định đúng điện áp và cách nối.
  3. Kiểm tra trạng thái nguồn điện:
    • Luôn kiểm tra xem nguồn điện có đang hoạt động hay không trước khi tiếp xúc với các linh kiện điện.
    • Sử dụng thiết bị kiểm tra điện để đảm bảo rằng không có dòng điện chạy qua thiết bị trước khi thực hiện bảo dưỡng hoặc sửa chữa.
  4. Tránh làm việc một mình:
    • Luôn làm việc có ít nhất một người khác ở gần để có sự hỗ trợ trong trường hợp khẩn cấp.
    • Nên liên hệ đến những đơn vị sửa chữa điện 3 pha tại nhà chuyên nghiệp để đảm bảo hệ thống và sự an toàn của bạn.
  5. Thực hiện bảo dưỡng định kỳ:
    • Bảo dưỡng định kỳ trên hệ thống để đảm bảo rằng mọi linh kiện đều đang hoạt động đúng cách và không có rủi ro nguy hiểm.
    • Thực hiện kiểm tra và bảo dưỡng các bộ chống rò rỉ và các thiết bị an toàn khác định kỳ.
  6. Tuân thủ các quy tắc an toàn ngành điện:
    • Tuân thủ tất cả các quy tắc an toàn và quy định ngành điện hiện hành trong khu vực làm việc với nguồn điện 3 pha 4 dây 220v/380v của bạn.
    • Tham gia các khóa huấn luyện an toàn và nâng cao kiến thức về các quy tắc và quy định mới.
Cach can pha dien 3 pha mot cach an toan va hieu qua 2

Nhớ rằng an toàn luôn được ưu tiên hàng đầu khi sửa chữa hay thực hiện cách đấu điện 3 pha 4 dây, và việc nắm vững kiến thức và thực hiện đúng các biện pháp an toàn sẽ giúp giảm thiểu rủi ro và đảm bảo môi trường làm việc an toàn.
