Cách đấu bảng điện 2 công tắc 3 ổ cắm tại nhà

Nếu nghĩ rằng cách đấu bảng điện 2 công tắc 3 ổ cắm đơn giản rất dễ thực hiện, mọi người đang khá chủ quan và xem nhẹ vấn đề. Trên thực tế, 1FIX thấy rằng công việc này không quá phức tạp nhưng đó là khi đã có kinh nghiệm và hiểu biết về điện, vậy làm sao để thi công bảng điện hoàn chỉnh với kỹ thuật đơn giản mà ai cũng có thể thực hiện được?

Nên hay không nên thực hiện cách đấu bảng điện 2 công tắc 3 ổ cắm

Hoàn thành nhiệm vụ điều khiển và phân phối nguồn điện đến hầu hết các thiết bị điện trong nhà, không thể không nhắc đến vai trò của bảng điện. Nhưng có dám chắc mọi người đã hiểu rõ những lợi ích mà cách đấu điện ổ cắm và công tắc mang đến hay chưa?

Bảng điện 2 công tắc 3 ổ cắm mang đến sự linh hoạt

Thông qua cách đấu bảng điện 2 công tắc 3 ổ cắm cũng là phương án nhanh nhất, để chúng ta có thêm nhiều tùy chọn cho việc dùng nguồn điện. Chẳng hạn điều khiển ánh sáng từ 2 điểm khác nhau trong 1 căn phòng, hay dùng nhiều thiết bị điện khác nhau từ những ổ cắm khác nhau mà không cần phải kéo thêm dây điện hoặc bộ chia điện.

di day dien am tuong lap vao bang dien 1

Bảng điện 2 công tắc 3 ổ cắm vừa an toàn vừa tiết kiệm

Không cần phải kéo thêm dây điện hoặc sử dụng bộ chia điện, nên dĩ nhiên không gian trong ngôi nhà được tiết kiệm triệt để. Hơn nữa, cách lắp bảng điện 2 công tắc 2 ổ cắm hoặc 3 ổ cắm sẽ đấu nối các thiết bị trực tiếp vào bảng điện, quy trình này khá an toàn giảm thiểu tình trạng chập điện.

Bảng điện 2 công tắc 3 ổ cắm dễ sửa chữa hoặc bảo trì

Thật khó tin nhưng cách đấu bảng điện 2 công tắc 3 ổ cắm sẽ tạo điều kiện thuận lợi giúp việc bảo trì hoặc sửa chữa thuận tiện hơn. Khi cần thực hiện 1 trong những công việc trên, gần như không cần phải mở bảng điện ra để kiểm tra, cắt giảm một số thao tác không cần thiết giúp tiết kiệm thời gian lẫn công sức.

Nhìn chung cách lắp ổ điện tiện lợi và thông minh nhất hiện nay, không thể không nhắc đến bảng điện 2 công tắc 3 ổ cắm. Gia đình đang muốn xây dựng hoặc cải tạo lại không gian sống của mình, nhất là về hệ thống điện thì nên cân nhắc việc lắp bảng điện này để giúp cuộc sống trở nên tiện ích hơn.

Cách đấu bảng điện 2 công tắc 3 ổ cắm

Hằng ngày, hầu như ai trong chúng ta đều sử dụng đến các thiết bị điện, điện tử, các loại máy móc, thiết bị liên quan đến điện. Chúng ta luôn nghĩ rằng để đấu nối, lắp đặt bảng điện, công tắc, ổ cắm thì phải là người có hiểu biết về điện, kỹ thuật viên, thợ sửa điện…1FIX hiểu được những lo lắng của mọi người là hoàn toàn hợp lý. Bởi vì sự an toàn là trên hết, nếu lỡ đấu sai sẽ dẫn đến việc chập cháy, bị điện giật. Dẫn đến nhiều hậu quả nghiêm trọng cả về tiền bạc và tính mạng mọi người trong nhà bạn.

Tuy nhiên việc đấu bảng điện, công tắc và ổ cắm tại nhà cũng không khó như chúng ta nghĩ. Chỉ cần mọi người thực hành cẩn thận theo chỉ dẫn trong bài viết này thì có thể biết cách lắp ổ điện trong nhà của mình rồi.Trong bài viết này 1FIX chỉ chọn hướng dẫn cách đấu bảng điện 2 công tắc 3 ổ cắm tại nhà. Tuy nhiên mọi người chỉ cần dựa vào nguyên lý để đấu các bảng điện khác như: cách lắp bảng điện 2 công tắc 2 ổ cắm, cách đấu điện 1 công tắc 1 ổ cắm…

Tóm tắt các mục trong bài viết cách đấu bảng điện 2 công tắc 3 ổ cắm:

  • Sơ đồ cách đấu điện ổ cắm và công tắc.
  • Chuẩn bị dụng cụ, thiết bị.
  • Giải thích an toàn điện trong quá trình đấu điện.
  • Giải thích cách đấu bảng điện 2 công tắc 3 ổ cắm.

Thời gian tối thiểu 1 hour

Sơ đồ cách đấu điện ổ cắm và công tắc

cach dau bang dien 2 cong tac 3 o cam tai nha 2 e1709780668592

Trước khi tiến hành đấu thiết bị vào bảng điện mọi người hãy xem qua sơ đồ về cách đấu ổ cắm và công tắc đơn giản bên dưới để nắm được nguyên lý đấu điện. Việc hiểu sơ đồ nguyên lý cách đấu bảng điện 2 công tắc 3 ổ cắm sẽ giúp chúng ta thành công đến 90% trong việc đấu nối thiết bị.
Công việc đấu nối bảng điện khá đơn giản so với thợ điện hoặc người có chuyên môn. Với những bảng điện đơn giản ít thiết bị họ thậm chí không cần xem đến sơ đồ mà vẫn đấu đúng như thường.
Tuy nhiên vì họ là người có chuyên môn nên việc đó không có gì là lạ. Đối với người không có chuyên môn về điện 1FIX khuyên tốt nhất chúng ta nên vẽ hoặc tìm xem kĩ video về sơ đồ đấu điện.

Giải thích an toàn điện trong quá trình đấu điện

Top cong tac thong minh dieu khien bang dien thoai ma ai cung muon co 2 e1709781037411

Về phần AN TOÀN ĐIỆN trong thời gian tới 1FIX sẽ có 1 bài viết để mô tả đầy đủ hơn để mọi người tham khảo. Hôm nay chúng tôi chỉ nêu những nguyên nhân gây tai nạn điện để mọi người nắm sơ qua.
Sửa chữa, lắp ráp, đấu điện khi chưa đóng/ngắt nguồn điện.
Khi tiến hành kiểm tra các thiết bị điện nhưng không dùng dụng cụ bảo hộ, bảo vệ.
Tiếp xúc trực tiếp với dây điện, thiết bị điện, dụng cụ có điện
Sử dụng dụng cụ, thiết bị bị rò điện.
Chạm tay hay các bộ phận của cơ thể trực tiếp vào ổ điện, dây điện trần hoặc dây dẫn điện bị hở
Từ những nguyên nhân gây tai nạn điện trên chúng ta sẽ phải có những biện pháp để phòng tránh tai nạn về điện. Vì bài viết có mục đích hướng dẫn cách đấu ổ điện trong nhà chúng ta và do chúng ta tự đấu điện nên 1FIX khuyên mọi người nên đọc kĩ phần AN TOÀN ĐIỆN này.
Khi tiến hành sửa chữa, đấu nối phải chắc chắn là đã ngắt nguồn điện. Chúng ta nên đấu nối thiết bị xong, kiểm tra lại xem đã đúng với sơ đồ chưa.
Dùng bút thử điện hoặc các dụng cụ kiểm tra nguồn điện đồng thời xác định các cực L (L = Line có ý nghĩa là dây pha hay còn gọi là dây NÓNG), cực N (N = Neutral có ý nghĩa là dây trung tính hay dây nguội). Việc xác định các cực và đánh dấu lại sẽ giúp chúng ta thuận lợi trong việc thực hành cách đấu ổ điện trong nhà chúng ta.
Kiểm tra các dụng cụ, thiết bị chuẩn bị đấu nối có bị hở, bị rò hay không (Có một số trường hợp đầu tay cầm Tuốc nơ vít bị hở ở đầu tay cầm dẫn đến việc bi điện giật khi đang thao tác).
Tránh chạm tay hoặc các bộ phận cơ thể vào ổ điện, dây điện trần hoặc dây dẫn điện bị hở.
Mọi người có thể tham khảo thêm qua bài viết Xử lý sự cố chập điện của 1FIX: https://1fix.vn/xu-ly-su-co-chap-dien/

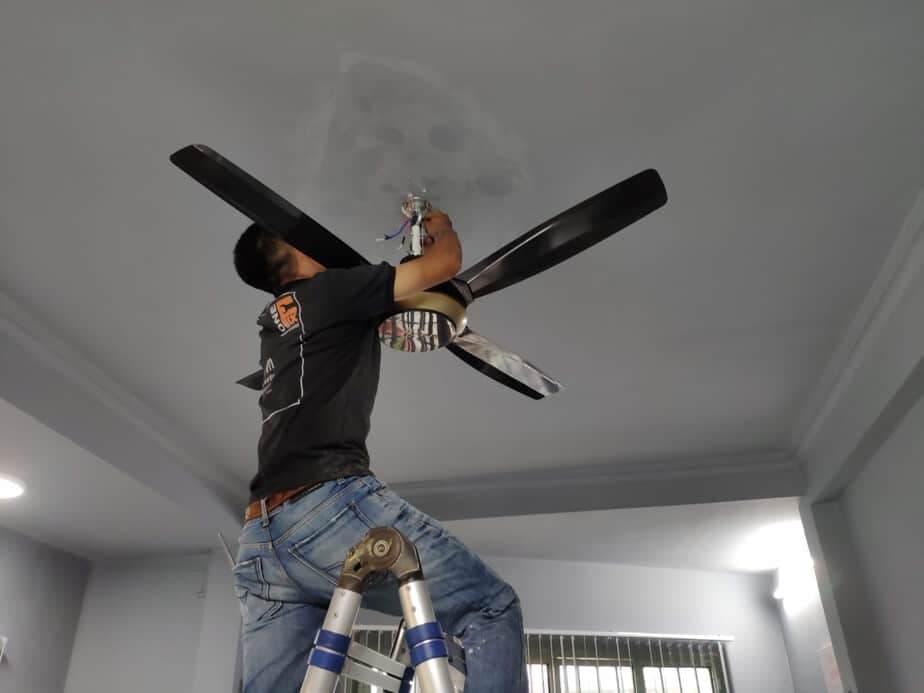

Thợ điện 1FIX với trang bị thiết bị chuyên dụng sẽ giúp quý khách lắp bảng điện nhanh chóng. Nếu quý khách muốn tiết kiệm thời gian và đảm bảo an toàn điện. Hãy nhấc máy lên gọi chúng tôi ngay.

Giải thích cách đấu bảng điện 2 công tắc 3 ổ cắm

cach dau bang dien 2 cong tac 3 o cam tai nha 1 1 e1709780792266

Sau khi tìm hiểu qua sơ đồ nguyên lý cách đấu bảng điện 2 công tắc 3 ổ cắm và hiểu qua về an toàn điện chúng ta tiền hành đấu nối tuần tự theo số trên sơ đồ nguyên lý.
– Bước 1: Đấu dây L qua cầu chì(số 1)
– Bước 2: Từ đầu ra từ cầu chì chúng ta đấu tiếp (số 2) vào đầu ổ cắm, (số 3) vào đầu công tắc 1, (số 4) vào đầu công tắc 2.
– Bước 3: Từ đầu ra (số 5) và (số 6) ta đấu qua bóng đèn tại (số 7) và (số 8)
– Bước 4: Đầu (số 9)(số 10)(số 11) nối chung lại để đấu vào cực N của nguồn.

Estimated Cost: 500000 VND

Supply:

  • 1FIX

Tools:

  • Sơ đồ nguyên lý cách đấu bảng điện 2 công tắc 3 ổ cắm
  • Kiềm điện, bút thử điện, tuốc vít, băng keo điện.
  • Aptomat ( oại thường hoặc loại chống giật thì càng tốt), ổ cắm, công tắc, cầu chì, bóng đèn.
  • Dây điện các loại…

Materials: Điện

Dịch vụ lắp đặt bảng điện – ổ cắm tại nhà giá rẻ

Vì sao khi cần lắp đặt bảng điện – ổ cắm tại nhà giá rẻ lại cần tìm đến 1FIX?

  • Tiếp nhận thông tin khách hàng nhanh chóng và hoàn tàn miễn phí.
  • Điều thợ lắp đăt điện đến kiểm tra tình trạng, đánh giá mức độ hư hỏng của máy.
  • Kết thúc quá trình kiểm tra, đánh giá sơ bộ đưa ra giải pháp tối ưu nhất cho việc lắp đặt với chi phí thực hiện.
  • Báo giá chi phí theo khung giá niêm yết của công ty 1FIX.
  • Quý khách đồng ý với cách làm và chi phí – nhân viên 1FIX bắt tay vào làm việc.
  • Thợ cho máy chạy thử để người dùng có thể kiểm nghiệm.
  • Cung cấp đầy đủ tem bảo hành, hóa đơn thanh toán trước khi bàn giao cho khách.
  • Sở hữu quy trình làm việc chuyên nghiệp, uy tín và chất lượng khi cung cấp dịch vụ lắp đặt điện 1FIX tự sẽ phục vụ và làm mọi khách hàng hài lòng tuyệt đối.

Dịch vụ sửa chữa của One Fix tự hào phục vụ hơn 30.000 khách hàng suốt nhiều năm qua, chúng tôi luôn tự tin sẽ làm hài lòng quý khách với chất lượng dịch vụ đảm bảo với mức giá hợp lý nhất thị trường.tủ lạnh bị chảy nước đằng sau

Hơn 30.000 khách hàng hài lòng

Thợ có mặt trong vòng 30 phút

Xuất hóa đơn & phiếu bảo hành ngay

Hơn 65+ thợ có sẵn khắp các quận

Bảng giá đấu bảng điện 2 công tắc 3 ổ cắm tại nhà

DỊCH VỤĐƠN GIÁGHI CHÚ
Lắp mới 1 bộ bóng đèn Huỳnh Quang, đèn compactTừ 150.000đLắp bộ bóng đèn + công tắc, giá tùy thuộc vào việc đi dây nguồn. Giảm giá theo số lượng.
Lắp mới đèn lon40.000đ – 150.000đLắp dưới 3 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Lắp mới 1 ổ cắm điện nổi100.000đ – 200.000đLắp dưới 3 bộ giá 200.000đ/bộ. Giảm giá theo số lượng.
Lắp mới 1 ổ cắm điện âmBáo giá sau khi khảo sátTùy theo phương án đục tường, đi dây nguồn.
Sửa chập điện âm tườngBáo giá sau khi kiểm traTùy thuộc vào độ khó trong khắc phục và diện tích mất điện.
Sửa chập điện nổiBáo giá sau khi kiểm traTùy thuộc vào độ khó trong khắc phục và diện tích mất điện.
Thay 1 bộ bóng đèn70.000đ – 150.000đThay dưới 2 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Thay bóng đèn (Huỳnh quang, compact)40.000đ – 150.000đThay dưới 2 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Sửa bóng đèn (thay tăng phô, chuột)80.000đ  –  150.000đThay dưới 2 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Thay CB phụ80.000đ  –  150.000đThay dưới 2 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Thay công tắc80.000đ  –  150.000đThay dưới 2 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Thay ổ cắm nổi50.000đ  –  150.000đThay dưới 2 bộ giá 150.000đ/bộ. Giảm giá theo số lượng.
Lắp máy nước nóng200.000đ – 500.000đTùy thuộc vào việc đi dây nguồn, trang bị CB.
Lắp mới bộ báo cháy180.000đ – 350.000đGiá tùy thuộc vào thiết bị, việc đi dây nguồn.
Đi dây điện nguồnBáo giá sau khi khảo sát
Lắp đặt điện nổiBáo giá sau khi khảo sát
Lắp đặt điện âmBáo giá sau khi khảo sát
Lắp đặt điện 3 phaBáo giá sau khi khảo sát
Cân pha điện 3 phaBáo giá sau khi khảo sát
Thi công hệ điệnBáo giá sau khi khảo sátThiết kế thi công hệ điện cho văn phòng, Shop, cafe… Có xuất hóa đơn VAT & HĐ đầy đủ.
Lắp hệ thống đèn chiếu sáng, đèn bảng hiệuBáo giá sau khi khảo sátLắp hệ thống đèn chiếu sáng, trang trí cho Shop, quán Cafe, nhà hàng, văn phòng… Có xuất hóa đơn VAT & HĐ đầy đủ.

Bảng giá mang tính tham khảo, các công việc đều cần báo giá lại dựa trên thực tế thi công. (GIÁ TRÊN CHỈ LÀ PHÍ NHÂN CÔNG CHƯA BAO GỒM VẬT TƯ)

Lưu ý khi thực hiện cách đấu bảng điện 2 công tắc 3 ổ cắm

Trong quá trình thi công bảng điện 2 công tắc 3 ổ cắm có một số lưu ý như sau:

  • Luôn ngắt nguồn điện khi tiến hành đấu nối
  • Không đảo ngược dây nóng và dây trung tính
  • Khi sử dụng công cụ, thiết bị điện phải dùng dụng cụ bảo vệ.
  • Không tiếp xúc trực tiếp với dây điện, thiết bị điện, dụng cụ đang có điện.
  • Không dùng các dụng cụ, thiết bị không đúng chức năng hoặc bị rò điện.
  • Không lắp bảng điện nơi gần nguồn nhiệt độ cao, dầu hoặc hóa chất dễ cháy
  • Không lắp bảng điện nơi ẩm thấp hoặc nơi có thể bị nước nhỏ vào.
  • Tay, chân hay các bộ phận của cơ thể chạm vào ổ điện, dây điện trần hoặc dây điện bị hở.
  • Lắp bảng điện ở vị trí tránh xa tầm tay trẻ em.

Khi tước bỏ lớp vỏ cách điện chúng ta chú ý không nên để phần dây đồng thừa ra ngoài quá nhiều. Khi nối dây vào thiết bị chúng ta nên để phần dây đồng thừa ra càng ít càng tốt. Nếu không may các phần này chạm vào nhau sẽ gây sự cố về điện.

Tại điểm nối chung dùng các đầu nối hoặc tước vỏ cách điện rồi đấu các dây chắc chắn lại, quấn băng keo điện thật kỹ. Những điểm nối dây luôn là điểm nóng trong một sơ đồ đấu dây. Nếu không cách điện tốt những điểm này dễ gây ra sự cố chập cháy.

Đến đây thì phần hướng dẫn cách đấu bảng điện 2 công tắc 3 ổ cắm cũng kết thúc. Mọi người chỉ cần dựa vào nguyên lý cách đấu bảng điện 2 công tắc 3 ổ cắm để đấu các bảng điện khác như: cách lắp bảng điện 1 công tắc 1 ổ cắm, cách đấu điện 2 công tắc 2 ổ cắm… cách đấu nối tương tự cách đấu bảng điện 2 công tắc 3 ổ cắm. Chúc mọi người thành công!

  • Nếu trong quá trình đấu điện có bất kì thắc mắc gì mọi người có thể liên hệ với 1FIX qua số HOTLINE: 02838909294
  • Mọi người có thể tham khảo thêm về các bài viết liên quan đến các vấn đề về điện qua link: https://1fix.vn/tho-dien-nuoc/

Câu hỏi cách lắp bảng điện 2 công tắc 2 ổ cắm – 3 ổ cắm thường gặp

Tôi có thể tự thi công cách đấu điện ổ cắm và công tắc không?

Không có nhiều kiến thức về điện hay kinh nghiệm liên quan đến cách lắp ổ điện, hãy cẩn thận tránh đưa bản thân gặp phải những nguy hiểm. Nếu cảm thấy công việc không khả quan, hãy thử tìm dịch vụ chuyên về lắp đặt bảng điện để thi công.

Vì sao cách đấu bảng điện 2 công tắc 3 ổ cắm không hoạt động?

Rất nhiều lý do khiến bảng điện 2 công tắc 3 ổ cắm không vận hành, chẳng hạn như nguồn điện chưa được kích hoạt hoặc cách đấu ổ điện trong nhà chưa chính xác. Nhiều trường hợp dây điện hoặc phụ kiện trong bảng điện gặp sự cố nào đó, hãy thử kiểm tra lại mọi vấn đề nêu trên nếu vẫn chưa đạt hiệu quả hãy gọi thợ.

Đổi cách lắp bảng điện 2 công tắc 2 ổ cắm thành công tắc thường được không?

Việc thay đổi 2 công tắc thành công tắc thông thường hoàn toàn được, chỉ cần thay đổi lại cấu trúc dây điện và một số linh kiện nằm bên trong bảng điện. Tuy nhiên công việc này đòi hỏi kỹ năng và kinh nghiệm về điện, nên mọi thao tác phải do chính người am hiểu thực hiện.
